[메이커 아카데미] CNC 실습

[본 아티클은 FabLab 서울에서 2017년 하반기에 참여한 메이커 아카데미 수업 및 프로젝트 진행 사항에 대한 글입니다.]

만들고자 하는 것:

헤드폰(크고 비싼것?) 거치대 겸 연필 꽂이

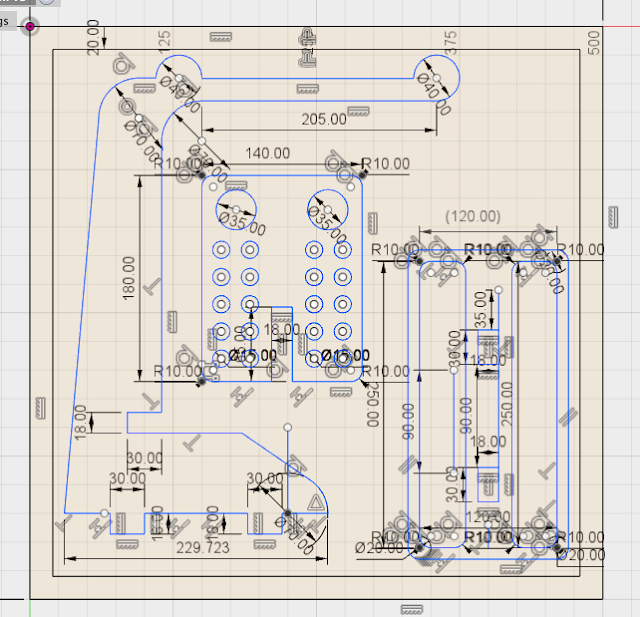

디자인(fusion 360):



고민했던 것들

• 10mm 직경의 원을 모서리 부분 필요한 곳에 추가하고 trim함
• 주어진 크기(500mm x 500mm)를 먼저 긋고 약 10mm들어간 공간 안에서 디자인하여 추후
  목재의 크기가 적지 않도록 디자인 하는 것이 필요함

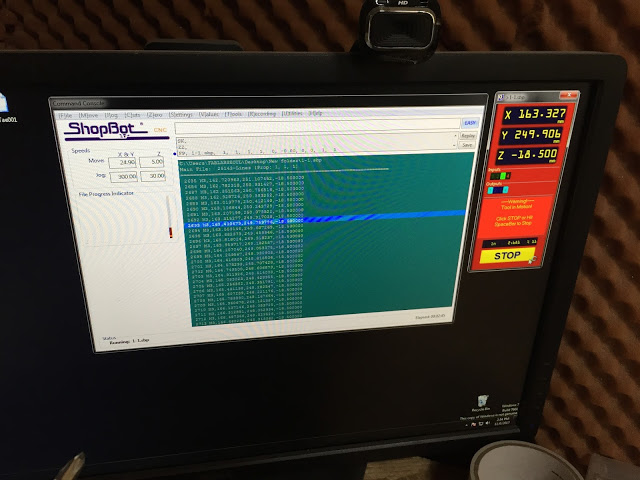

CNC 커팅

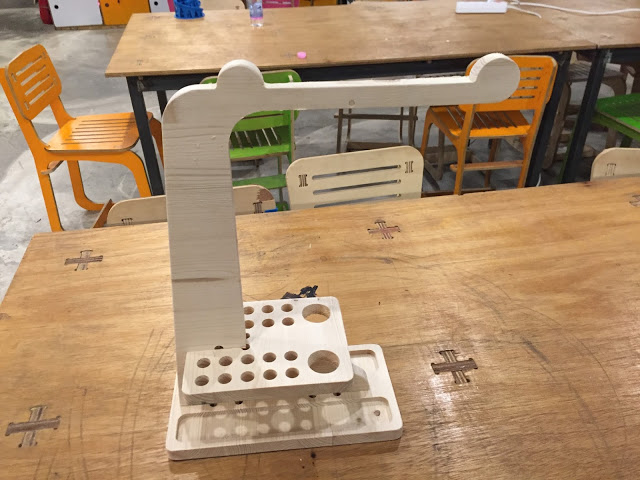

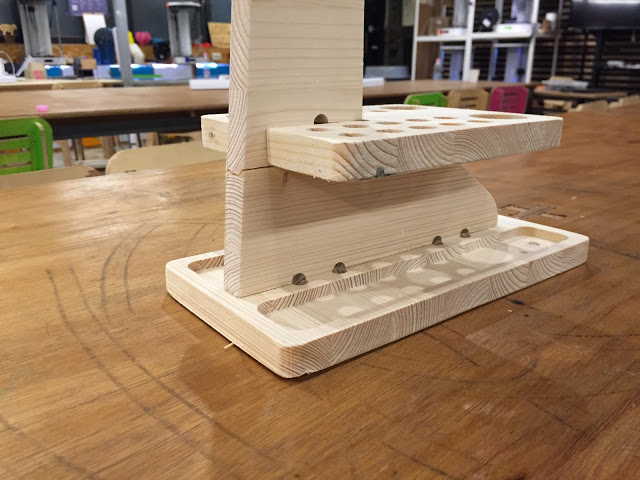

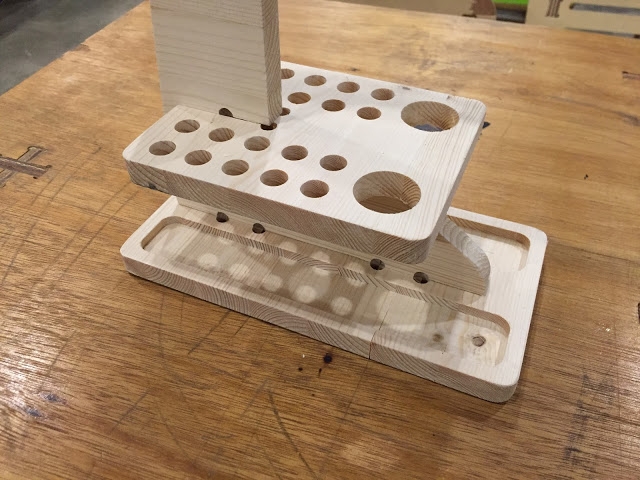

조립 결과

• 조립도중 목재가 부러져서 글루건으로 봉합하고 조립하였음
• 목재를 조립할 때 너무 정확해서 망치로 쳐서 조립하였으나 추후에는 후가공(사포질 등)통해서 잘 들어맞도록 해야 함.
• 전체적으로 사포질을 하여 정리하고 구멍 같은 부분은 줄칼등을 활용해 정리하였음
